中国半導体IP大手「芯原股份（VeriSilicon）」のCEO戴偉民氏：FD-SOIは1桁ナノ時代へ　中国産業チェーンの整備が加速

2026年9月20日、第11回上海FD-SOIフォーラムが上海で開催された。今回のフォーラムはVeriSilicon（芯原股份）が主催し、GlobalFoundries、Soitec、MIPSなど世界の半導体サプライチェーンの中核企業に加え、IBSや清華大学（Tsinghua University）など有力な産業研究機関・学術チームが参加した。会議では、FD-SOI技術のおよそ25年にわたる進化の歩みを整理するとともに、28nmから7nm以下への新たなロードマップが示され、FD-SOIとFinFETが並行して発展する産業上の位置付けが改めて明確にされた。対象市場としては、エッジAI、車載エレクトロニクス、モバイル通信、5G/6Gミリ波など、巨大な成長余地を持つ分野が挙げられた。VeriSiliconの取締役社長兼CEO兼総裁である戴偉民（ダイ・ウエミン）氏は開幕の挨拶で、FD-SOIの技術的基盤、中国におけるローカル戦略の最新動向を説明した。

FD-SOI、FinFETと同じ起源を持つCMOS延長線上の技術

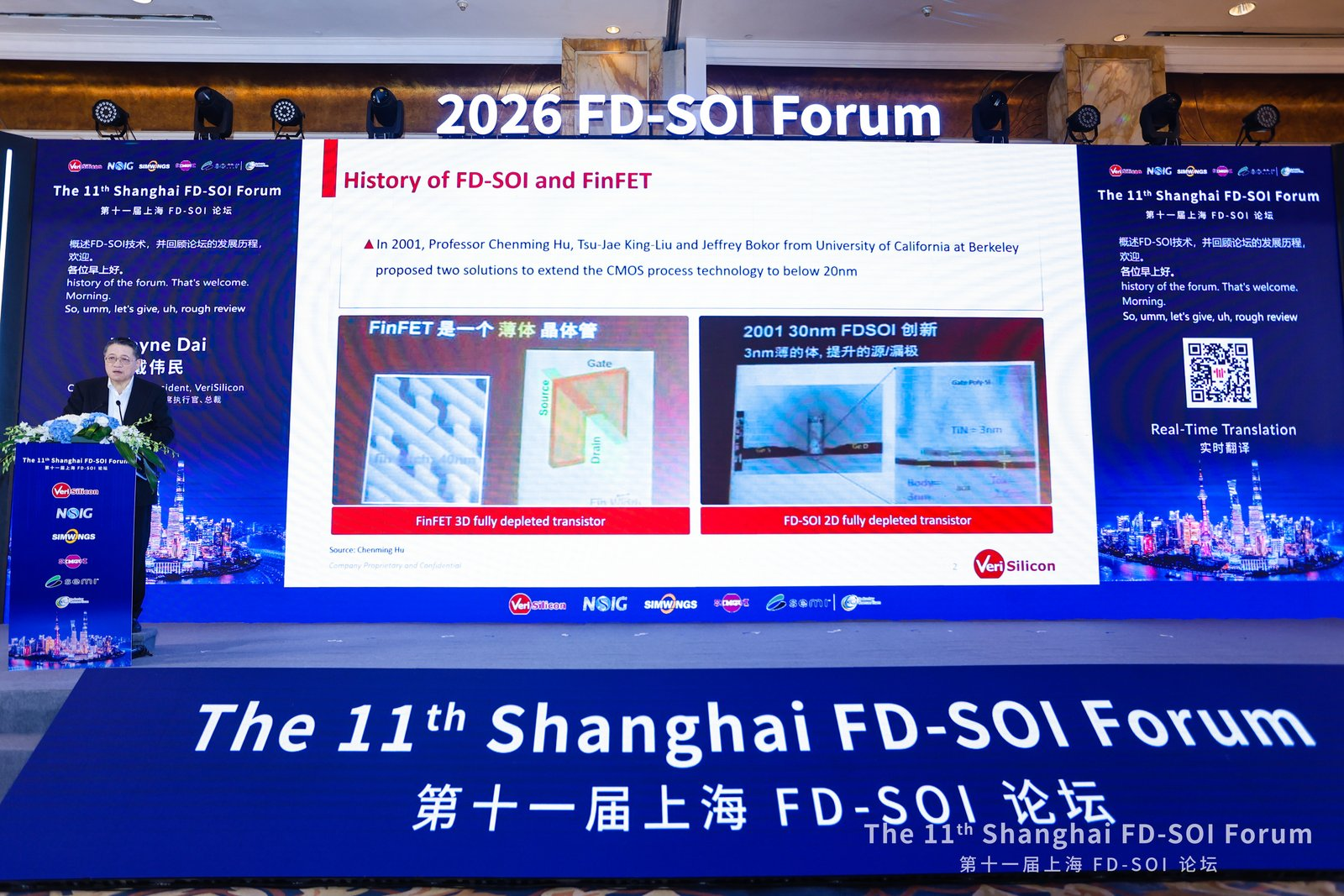

冒頭で戴氏は、FD-SOI技術の起源を振り返った。2001年、カリフォルニア大学バークレー校の胡正明（Chenming Hu）教授の研究チームは、CMOSプロセスを20nm以下へ発展させるための2つの技術方向を初めて提起した。1つは3次元の全空乏型FinFET、もう1つは2次元の全空乏型FD-SOIで、両者は代替関係ではなく、異なる用途に対応する相補的な技術ルートだと位置付けられている。

FD-SOIの中核的な技術特性は、主に次の4点に整理できる。

1つ目は、超薄膜ボディ（Ultra-Thin Body）：極めて薄いシリコン膜は「全空乏」を実現する前提条件で、超薄埋込酸化膜とともにUTBB構造を形成し、先進FD-SOIノードの鍵となる。

2つ目は、埋め込み酸化膜（Buried Oxide、BOX）：BOX層は完全な誘電体分離を提供し、従来のバルクシリコンCMOSで問題となっていた寄生サイリスタ経路を根本的に排除することで、デバイスを本質的にラッチアップに対して免疫のあるものにする

3つ目は、全空乏（Fully Depleted）：最上層のシリコン膜が非常に薄いため、トランジスタがオフ状態の時にはチャネル領域が完全に空乏化し、従来のバルクシリコントランジスタで長年課題だったリーク電流を抑制できる。

4つ目は、チャネルドーピングなし（No Channel Doping）：イオン注入でしきい値電圧を調整する在来工法と異なり、FD-SOIのチャネルは一般にほぼ真性で、ランダムドーパントゆらぎ（RDF）を大幅に低減し、デバイスの均一性向上につながる。

これに対し、FinFETは3Dフィン構造を活用し、クラウド向け高性能計算やハイエンド民生機器など、極限の演算性能を求める分野で主導的な地位を占めている。一方、FD-SOIは低消費電力、高集積度、アナログ・デジタル混載への適性を生かし、エッジ用途に最適な技術基盤として位置付けられる。戴氏は「二本の足で並行して進む」という産業判断を明確に示し、両技術はどちらかが他方を淘汰する関係ではなく、それぞれ異なる中核市場を担うと強調した。

世界の節目：28nmから7nm以下への進化が本格化

戴氏は、過去十数年にわたるFD-SOIの主要な実用化の節目も整理した。世界の技術進化はすでに加速局面に入っているという。

2012年には、STMicroelectronicsが28nm FD-SOIプロセスプラットフォームを先行投入し、商用化の基盤を築いた。

2017年には、GlobalFoundriesが22FDXシリーズを投入し、産業エコシステムをさらに拡大した。

2024年3月には、STとSamsungが18nm FD-SOIプロセスを共同発表した。このプロセスは組み込み相変化メモリ（ePCM）を統合し、性能向上と大幅な低消費電力化を両立するとともに、より大きなメモリ容量と高いアナログ・デジタル混載度を実現するとされる。この技術に基づく最初のSTM32V8シリーズMCUは、800MHzのCortex-M85コアを搭載し、2025年11月に発表、2026年第1四半期に量産出荷が始まった。

2025年1月には、総予算8億3000万ユーロのEU「FAMESパイロットライン」がブリュッセルで正式に始動した。FD-SOI技術を基盤とする同計画には、8カ国から11の産業・学術機関が参加し、EUの「チップ法」に沿った先進プロセス戦略の一環として進められている。

さらに2026年1月には、FAMESパイロットラインが10nm FD-SOI向けの初の探索型PDKを提供した。続く2026年6月には、7nm FD-SOIノードでゲートレベルのSADP露光プロセスが実現し、FD-SOIが7nmおよびそれ以下の先進ノードへ進みつつあることを示した。

現在、FD-SOIのプロセスロードマップは28nm、22nm、18nm、12nmから、10nm、7nm以下へと連なる一貫した進化経路を形作っており、「FD-SOIは成熟ノード止まり」という従来の見方を大きく覆しつつある。

中国国内でのブレークスルー：12インチ生産ラインと国内産業チェーンの実装

今回のフォーラムで最も注目を集めた中国国内の進展は、2026年8月に中国チップ企業である鋭立平芯（SOI Micro）がBラウンドの戦略融資を完了したことだ。資金は長存資本Yangtze Memory Capitalや光谷科創投などが主導し、中国初となるFD-SOIの大規模量産ライン建設に充てられる。

戴氏によると、SOI Microは2022年設立で、中国国内で初めてFD-SOI先進プロセスに特化したウエハーファウンドリーだ。これに先立ち、NSIGによるSoitec株14.5％の取得や、上海新傲科技股份有限公司（SIMGUI）によるSoitecのSmart-Cut技術ライセンス取得も進んでおり、中国国内ではすでに12インチFD-SOI基板供給からウエハー製造に至るまで完全な中国国内産業チェーンが形成されている。

この中国国内FD-SOI産業チェーンの形成は、直接的に4つ、実質的には5つの高成長市場を支えると見込まれている。具体的には、車載エレクトロニクス、IoT・ウェアラブル、モバイル通信、5G/6Gレーダー関連、そしてエッジAIだ。

車載分野では、車載MCU、レーダー処理チップ、電源管理、V2X通信チップが対象となる。IoT・ウェアラブルでは、エッジAIプロセッサ、低消費電力の音声認識、AIグラス、スマートウォッチ、携帯型医療機器などが挙げられる。5G/6G関連では、ミリ波チップ、基地局向けインフラチップ、車載レーダー、衛星通信チップなどの需要が見込まれる。

フォーラムで公表された市場データによると、世界のFD-SOI月間換算ウエハー需要は、2026年の約71万6000枚から2030年には127万6000枚へ拡大する見通しだ。MCU、ディスプレイドライバー、イメージセンサーなど各分野で、安定した2桁台の年平均成長率が期待されている。

戴氏は最後に、過去10年間にわたり上海FD-SOIフォーラムが世界のFD-SOI産業における重要な協調プラットフォームとなっており、同フォーラムは28nmから18nmへの技術実装を見届けてきたが、今後はさらに7nm以下の先進ノードへの前進を後押ししていくという。また、エッジAIが爆発的に普及する2026年には、FD-SOIが低消費電力、高信頼性、高集積度という独自の優位性を活かし、数百億台規模のエッジ端末の中核技術基盤になるとの見方を示した。その上で、FinFETの高性能路線と補完関係を築きながら、世界の半導体産業の次の10年をともに支える存在になると強調した。
